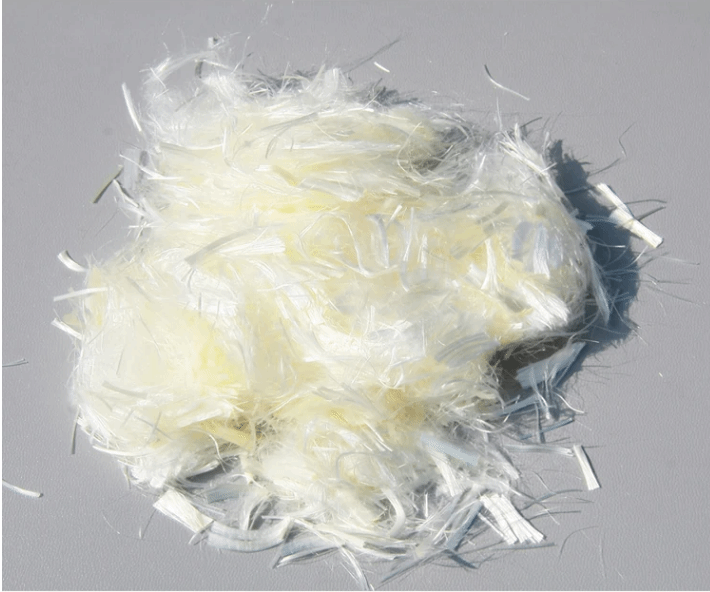

聚丙烯腈纤维（PAN纤维）在混凝土中的应用是一种高效的高性能纤维增强技术，其通过独特的物理化学特性显著改善混凝土的综合性能。以下是其作用机理及实际价值的详细分析：

---

### **一、核心作用机理**
1. **微裂缝抑制与抗裂强化**
   - **早期塑性收缩控制**：混凝土初凝阶段易因水分蒸发产生塑性收缩裂缝。聚丙烯腈纤维以三维乱向分布形成“微筋络网”，分散收缩应力，减少裂缝宽度（可降低60%-80%）。
   - **硬化后抗裂提升**：纤维与水泥基体紧密结合，在荷载或温差作用下延缓裂缝扩展，提升混凝土韧性（抗弯韧性提高30%-50%）。

2. **抗渗性与耐久性优化**
   - **毛细孔细化**：纤维的阻隔作用减少连通孔隙，降低氯离子、二氧化碳等有害介质渗透速率（抗渗等级可达P10-P12）。
   - **抗冻融循环**：在严寒环境中，纤维缓解冻胀应力，减少剥落风险（冻融循环次数≥300次仍保持完整性）。

3. **抗冲击与抗疲劳增强**
   - 纤维通过桥接作用吸收冲击能量，适用于车辆频繁碾压的路面、机场跑道等场景（落锤冲击试验显示抗冲击强度提升2-3倍）。

---

### **二、性能优势对比**（与传统聚丙烯纤维PP对比）
| **指标**          | **聚丙烯腈纤维（PAN）**               | **普通聚丙烯纤维（PP）**          |
|--------------------|--------------------------------------|----------------------------------|
| **抗拉强度**       | 500-800 MPa                         | 300-500 MPa                     |
| **耐碱性**         | 耐强碱（pH=13环境，强度保留率＞90%） | 长期碱性环境易老化脆化          |
| **耐温性**         | -50℃~150℃性能稳定                   | ＞60℃易软化变形                 |
| **分散性**         | 表面改性处理，无结团现象             | 需额外添加分散剂                |

---

### **三、典型应用场景**
1. **高耐久性工程**
   - 跨海大桥墩柱、海底隧道衬砌（抵抗氯离子侵蚀）
   - 盐碱地区建筑基础（耐受pH＞10的腐蚀环境）

2. **动态荷载结构**
   - 高速公路路面、物流仓储地坪（抗车辙、抗疲劳开裂）
   - 抗震结构节点（提升混凝土延性，减少脆性破坏）

3. **特种混凝土**
   - 自密实混凝土（改善流动性同时控制开裂）
   - 喷射混凝土（减少回弹率，增强一次施工厚度）

---

### **四、工程数据实证**
- **案例：某滨海高铁站台**
  - 掺量：1.2kg/m3 PAN纤维（直径18μm，长度12mm）
  - 效果：
    - 28天抗压强度提高8%（C40→C43.2）
    - 氯离子扩散系数降低至1.8×10?12 m2/s（国标≤4×10?12）
    - 使用5年后表面裂缝密度＜0.1mm/m2

---

### **五、施工关键技术要点**
1. **掺量选择**：0.9-1.5kg/m3（根据抗裂等级要求调整）
2. **搅拌工艺**：先与骨料干拌30s，再加水搅拌（避免纤维结团）
3. **适配性验证**：需测试纤维对坍落度的影响（通常损失10-20mm）

---

### **六、经济性分析**
| **成本对比**       | PAN纤维混凝土               | 普通混凝土+后期修补         |
|--------------------|---------------------------|---------------------------|
| 初期材料成本       | +15%-20%                  | 基准成本                  |
| 全生命周期成本     | 降低40%（减少维护费用）     | 高频修补导致成本激增       |

---

**总结**：聚丙烯腈纤维通过**微观增韧+宏观阻裂**的双重机制，赋予混凝土“自修复”般的抗裂能力与超长服役寿命，尤其在严苛环境下性价比远超传统纤维，是新一代高性能混凝土的核心增强材料。
